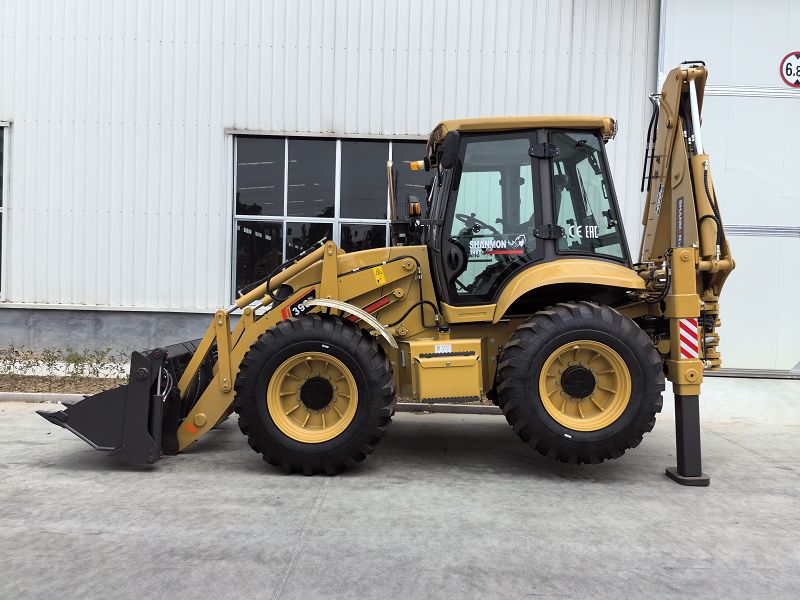

Uvod u proizvod
398 pokreće Yuchai motor sa snagom od 75 KW, minimalnom potrošnjom goriva od 230 g/kw.h i obujmom od 4,8 L, što pruža snažnu snagu za rad rovokopača-utovarivača i putovanja.
Domaći elektronički kontrolirani mjenjač; Talijanska carraro osovina, ventili osjetljivi na opterećenje; klipna pumpa; Manji gubitak snage, visoka učinkovitost i veća ušteda goriva, dug radni vijek.
Pitanja
P: U uvodu ovog modela spominje se klipna pumpa, što je klipna pumpa?
O: Klipna pumpa je važan uređaj hidrauličkog sustava. Oslanja se na recipročno kretanje klipa u cilindru, tako da se volumen zatvorene radne komore mijenja kako bi se ostvarilo usisavanje i kompresija ulja. Klipne pumpe imaju prednosti visokog nazivnog tlaka, kompaktne strukture, visoke učinkovitosti i jednostavnog podešavanja protoka.
P: Koje su prednosti ovog vozila u usporedbi s 398T?
O: 398T je sastavljen s Danfoss ventilom osjetljivim na opterećenje, cijena je viša, najbolji je u svim proizvodima naše tvrtke. 398 je sastavljen s domaćim ventilom osjetljivim na opterećenje, volumen izvoza je veći, cijena je prihvatljivija za većinu kupaca.
Parametar proizvoda (specifikacija)
|
Ukupne dimenzije |
||||||
|
1 |
Ukupna dimenzija (D׊×V) |
6554×2543×3660 mm |
||||
|
2 |
Radna težina |
10500KG |
||||
|
3 |
Međuosovinski razmak |
2293±10 mm |
||||
|
4 |
Gazište kotača |
2050±10 mm |
||||
|
5 |
Min.razmak od tla |
478 mm |
||||
|
Glavni tehnički parametar učitavanja |
||||||
|
1 |
Kapacitet utovarne kante |
1.2m² |
||||
|
2 |
Sila kidanja opterećenja |
47KN |
||||
|
3 |
Kapacitet podizanja tereta |
2500KG |
||||
|
4 |
Visina istovara kante |
3107±50 mm |
||||
|
5 |
Udaljenost istovara kante |
860±20 mm |
||||
|
6 |
Dubina kopanja |
30 mm |
||||
|
Glavni tehnički parametar iskopavanja |
||||||
|
1 |
Kapacitet kašike rovokopača |
0.3m³ |
||||
|
2 |
Sila kopanja rovokopača |
49,8KN |
||||
|
3 |
Kut zakretanja rovokopača |
180 stupnjeva |
||||
|
4 |
Visina istovara kante |
3927 mm |
||||
|
5 |
Maks. dubina kopanja |
3909/4863 mm |
||||
|
6 |
Maks. vučna sila |
86KN |
||||
|
Motor |
||||||
|
1 |
Model |
Yuchai YC4A105Z-T20 |
||||
|
2 |
Tip |
Redni, s izravnim ubrizgavanjem, vodeno hlađen, s turbopunjačem, četverotaktni |
||||
|
3 |
Cilindri - Unutarnji promjer × hod |
4-108×132 |
||||
|
4 |
Nazivna snaga |
75KW |
||||
|
5 |
Ocjenjena brzina |
2200r/min |
||||
|
6 |
Min.potrošnja goriva |
230g/kw.h |
||||
|
7 |
Maks.okretni moment |
400N.m |
||||
|
8 |
Istisnina |
4.8L |
||||
|
Upravljački sustav |
||||||
|
1 |
Tip |
hidraulično upravljanje |
||||
|
2 |
Model kormilarskog mehanizma |
BZZ-500 |
||||
|
3 |
Zapremina pumpe |
80ml/r |
||||
|
4 |
Model pumpe |
HP3V80 |
||||
|
5 |
Kut upravljanja |
±36 stupnjeva |
||||
|
6 |
Min. radijus okretanja |
6950 mm |
||||
|
Pogonska osovina |
||||||
|
1 |
Model |
26.32-1900\26.43M-1900 |
||||
|
2 |
Proizvođač |
Italija carraro |
||||
|
3 |
Nazivno opterećenje prednje osovine |
25T |
||||
|
4 |
Nazivno opterećenje stražnje osovine |
18.75T |
||||
|
Ventil |
Proizvođač |
Haihong |
||||
|
Model |
Radni ventil |
DLV20-03 |
||||
|
Ventil za iskop |
DLV20-08 |
|||||
|
Prijenosni sustav |
||||||
|
Mjenjač |
Model |
Hidraulički sinkronizirani mjenjač |
||||
|
Tip |
ZL30Y |
|||||
|
Zupčanici |
4Naprijed,4Nazad |
|||||
|
Hidraulički pretvarač momenta |
Model |
YJ315 |
||||
|
Ulazni tlak |
0.4-0.65Mpa |
|||||
|
Izlazni tlak |
1.7-2.0Mpa |
|||||
|
Način hlađenja |
Cirkulacija ulja pod pritiskom |
|||||
|
Protok |
40ml/r |
|||||
|
Gume |
Model gume |
16.9-28 |
||||
|
Tlak u prednjim gumama |
0.35Mpa |
|||||
|
Tlak u stražnjoj gumi |
0.35Mpa |
|||||
|
Maksimalna brzina putovanja |
38 km/h |
|||||
|
Kočioni sustav |
||||||
|
1 |
Putna kočnica |
Mokri unutarnji samoregulirajući samobalansirani tip |
||||
|
2 |
Parkirna kočnica |
Ručna kočnica |
||||
|
Tlak sustava |
||||||
|
1 |
Utovarni hidraulički sustav |
20Mpa |
||||
|
2 |
Hidraulički sustav iskopa |
20Mpa |
||||
|
3 |
Hidraulički sustav upravljanja |
14Mpa |
||||
